熱壓罐成型,真空熱壓罐的結構組成
發布時間:2023-04-13 08:25瀏覽次數:
《熱壓罐成型,真空熱壓罐的結構組成》

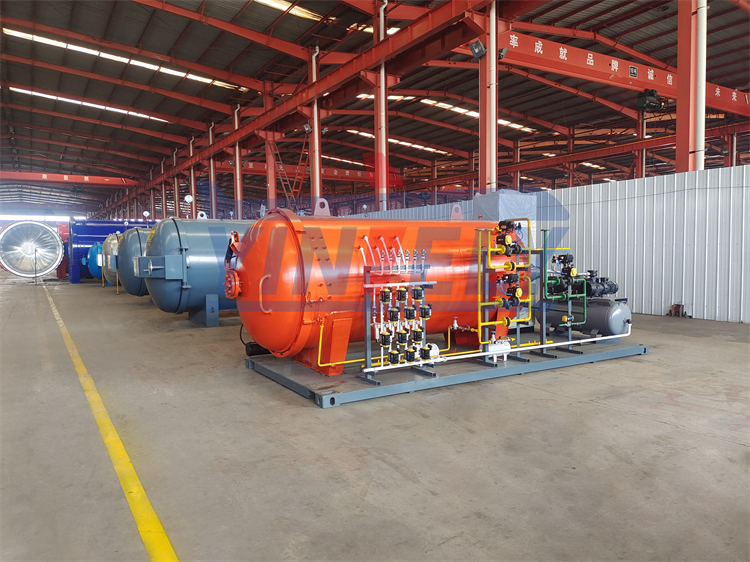

熱壓罐主要由罐門和罐體、加熱系統、風機系統、冷卻系統、壓力系統、真空系統、控制系統、安全系統以及其他機械輔助設施等部分構成,其系統構成如圖所示。在復合材料制品的固化工序中,根據工藝技術要求,完成對制品的真空、加熱、加壓,達到使制品固化的目的。
(1)罐門和罐體:熱壓罐罐門用于零件進出熱壓罐體。罐門通常采用液壓桿由電腦進行控制開關門操作,且在發生緊急情況,保證人員和設備安全下,可手動開門。罐門裝備耐高溫密封圈、保溫層護板和風道。
熱壓罐罐體內放置模具與零件,罐體應滿足足夠的耐溫性和保溫性以及足夠的耐壓和密封。熱壓罐罐體通常為圓柱形,平臥在地基上。罐體內部帶有軌道,將零件放置在小車上,小車在軌道上行駛,方便零件出入,軌道需安全可靠,能承受最大裝載重量。罐體需滿足保溫要求和耐氣壓要求,此外罐體內需布置熱電偶接口和真空接口。
(2)加熱系統:加熱系統主要用于罐內空氣或其他加熱介質的加熱,通過空氣或其他加熱介質對模具和零件進行加熱。熱壓罐通常采用電加熱的加熱方式,加熱元件管道材質通常為耐高溫、耐腐蝕材料,且要求有短路、漏電保護,加熱系統加熱空氣,風機系統循環加熱模具和零件。
(3)風機系統:風機系統的作用是使熱壓罐內的空氣或其他加熱介質循環流動,便于溫度的均勻分布,以及對模具與零件的均勻加熱。熱壓罐通常采用內置式全密封通用電機,放置于熱壓罐體的尾部,用于熱壓罐內空氣或其他加熱介質的循環。風機必須能夠有效冷卻,且轉速可通過計算機控制變頻來調節,根據固化過程智能變速,還應該配有電機超溫自動保護并報警裝置。
(4)冷卻系統:冷卻系統通常分為兩路:一路用于罐內空氣的冷卻;另一路用于風機等電機的冷卻。冷卻系統通常配備水冷卻塔與水泵,進水口有過濾裝置。冷卻系統包括主冷和預冷,并可根據熱壓罐溫度狀態由計算機控制冷卻過程。換熱器低點有排水裝置,能將換熱器內的余水排凈。
(5)壓力系統:壓力系統用于罐內壓力的調節。壓力系統主要分為空氣壓縮機、貯氣罐、壓力控制、補償系統以及壓力排放管路消聲裝置等部分。壓力消聲應滿足相關工業噪聲規范和速率規范。壓力由計算機根據工藝需要自動控制和補償。
(6)真空系統:真空系統主要是對零件進行抽真空。復合材料固化時零件通常由真空袋和密封膠帶封在零件上,在零件固化前需要對真空袋和模具內的零件進行抽真空,防止在零件固化過程中,進入空氣。在熱壓罐內壁布置自動抽真空及真空測量管路,抽測分離,自動切斷。每條抽真空管路需配上一條通大氣管路和樹脂收集器,樹脂收集器用來收集冷凝液化的樹脂,所有的真空管路都為不銹鋼材質,通大氣功能可自動控制。每條真空管路都配備有真空軟管、快速接頭、堵頭、模具真空嘴。真空度由計算機根據工藝程序自動控制,在工作時,當其中一根真空管出現漏氣時,由計算機控制自動關閉這根真空管,避免影響其他管路的制件質量,其信息用數字和光柱顯示。真空泵放置在罐體旁邊與真空管路相連。
(7)控制系統:熱壓罐控制系統分為兩部分:一部分是由計算機控制系統控制裝置及數據采集,實現熱壓罐控制過程及互鎖保護,具有數據釆集、數字顯示、 存儲、打印等功能;另一部分是顯示屏控制,應有熱壓罐的壓力、真空、溫度等的圖像顯示和數據顯示。主要的控制方式包括自動與手動控制(其中,自動控制采用計算機控制,手動控制釆用觸摸屏控制,手動控制包括在計算機系統中,應配有計算機控制與手動控制的切換裝置)和全自動控制??刂葡到y(tǒng)要求能夠?qū)釅汗薜拿恳粋€(gè)元器件(包括所有的閥、電機、各類傳感器以及熱電偶)實現有效的監控??蓡为?dú)對各種參數(溫度、壓力、真空、時間)進行快速設定和控制。 對各種參數進行實時監控并實時記錄和顯示。在運行過程中,用戶可以對參數進行修改,可選定任意熱電偶作為控溫的熱電偶;可針對每一個單獨零件的實時工藝參數進行打印,根據預設質量標準形成質量檢測報告,并進行存儲和打印。
(8)安全系統:熱壓罐的安全系統應該包括以下幾個方面。
①應具有超溫、超壓、真空泄露、風機故障、冷卻水缺乏的自動報警、顯示、控制功能。
②能夠?qū)囟?、真空、壓力、風機等的報警參數及保護極限參數進行設置,當運行的程序數據指標超出設置的溫度或壓力時即報警,達到所設定的保護極限參數時,整個系統針對該項報警應具有自動切斷保護功能。
③罐內未恢復到常壓時,罐門不能打開。
④熱壓罐頂部安裝安全閥,并在罐體明顯位置配備符合測量范圍的壓力表。
(9)輔助設施:熱壓罐輔助設施主要包括罐內裝料的小車、相應的閥架、真空用金屬軟管、貯氣罐、空壓機等。
